| 項目 | 規格 | 單位 | VT45 | VT65 | VT75 | VTS525 | VTS527 |
| 加工能力 | 最大回轉直徑 | mm | ∮560 | ∮650 | ∮560 | ∮750 | ∮750 |
| 最大切削直徑 | mm | ∮450 | ∮600 | ∮450 | ∮550 | ∮700 | |
| 主軸 | 主軸端面形式 | 直口 | 直口 | 直口 | 直口 | 直口 | |
| 主軸轉速 | rpm | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 | |
| 卡盤外徑 | mm | 500 | 500 | 630 | 500 | 630 | |
| 刀塔 | 刀具容量 | pc | 臥式八工位 | 臥式八工位 | 臥式八工位 | 排刀/臥式八工位 | 排刀/臥式八工位 |
| 外徑刀柄 | mm | 32 | 32 | 32 | 32 | 32 | |
| 內徑刀柄 | mm | ∮40 | ∮40 | ∮50 | ∮50 | ||
| 中心刀桿 | 160 | ||||||
| 行程 | X軸行程 | mm | 400 | 450 | 700 | 280 | 450 |
| Y軸行程 | mm | 500 | 600 | 700 | 500 | 700 | |
| 液壓?jiǎn)卧?/td> | 油壓箱容量 | L | 50 | 50 | 50 | 50 | 50 |
| 液壓馬達 | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 切削水單元 | 水箱容量 | L | 180 | 200 | 200 | 200 | 200 |
| 切削水馬達 | w | 250 | 450 | 450 | 450 | 450 | |
| 沖水馬達功率 | kw | 250 | 450 | 450 | 450 | 450 | |
| 馬達 | X軸伺服馬達 | NM | 12 | 18 | 18 | 15 | 15 |
| Z軸伺服馬達 | NM | 22 | 30 | 18 | 15 | 15 | |
| 主軸伺服馬達 | kw | 11/15 | 18.5 | 22 | 18.5 | 22 | |
| 精度 | 重復定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 定位精度 | mm | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 | |
| 機床外形 | 長×寬×高 | mm | 1700×1880×2500 | 2000×1950×3000 | 2450×1900×3200 | 3000×2400×2700 | 3200×2400×3200 |
| 重量（含附件） | kg | 5500 | 8000 | 9500 | 7000 | 9000 |

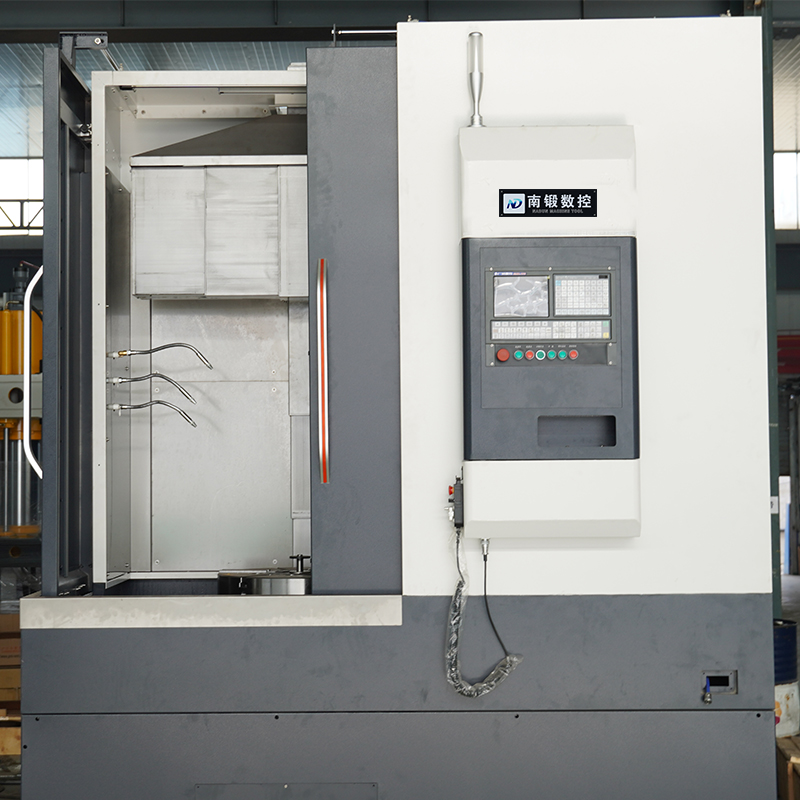

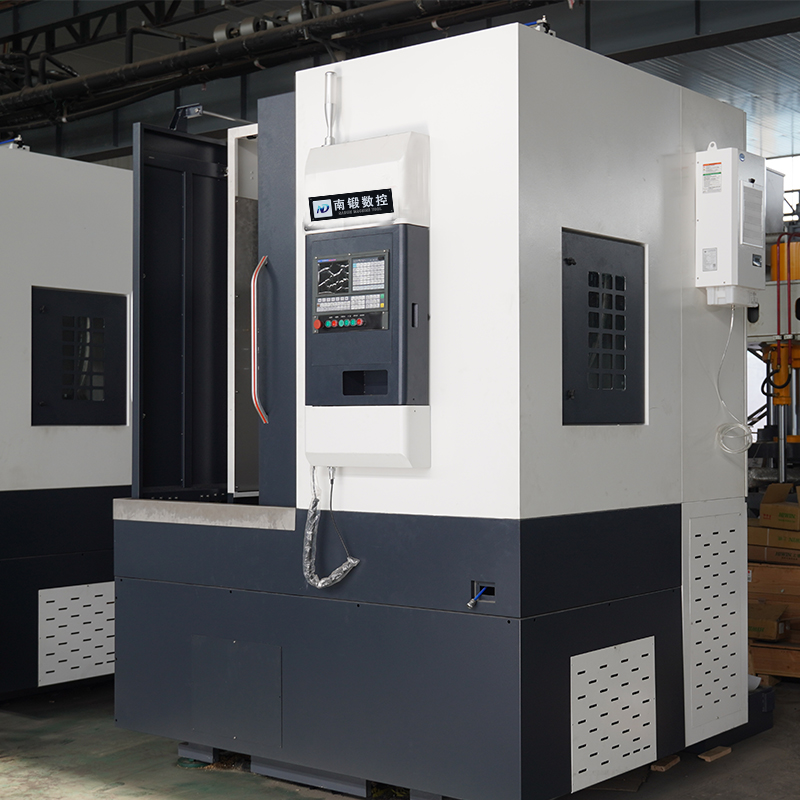

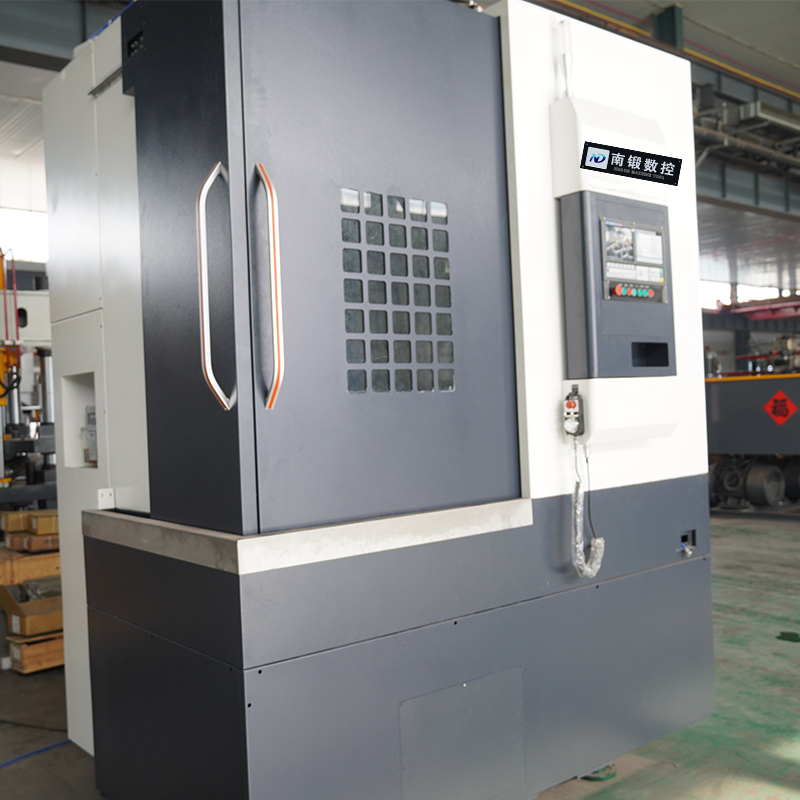

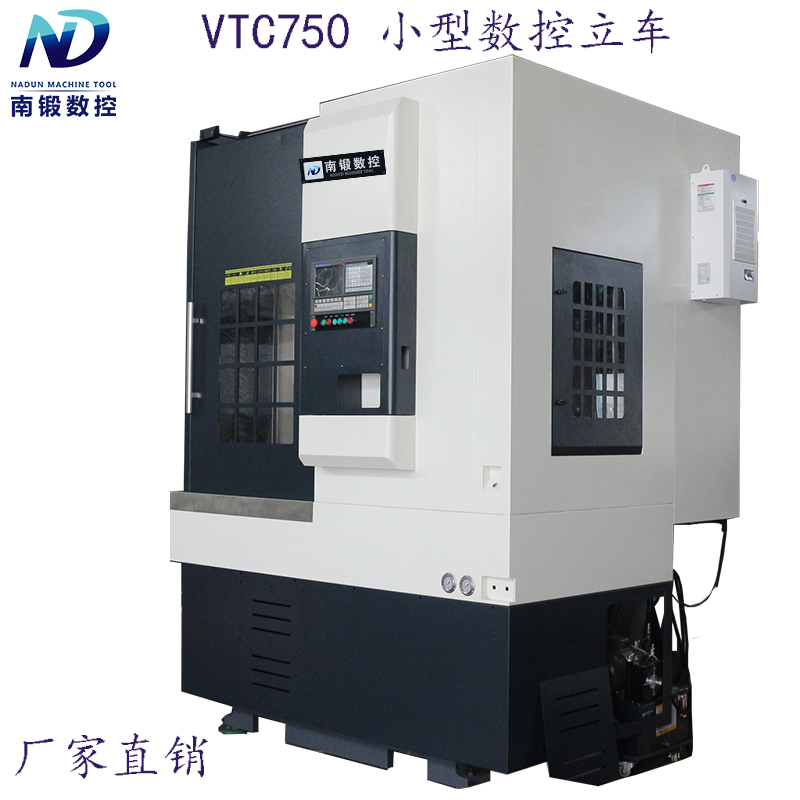

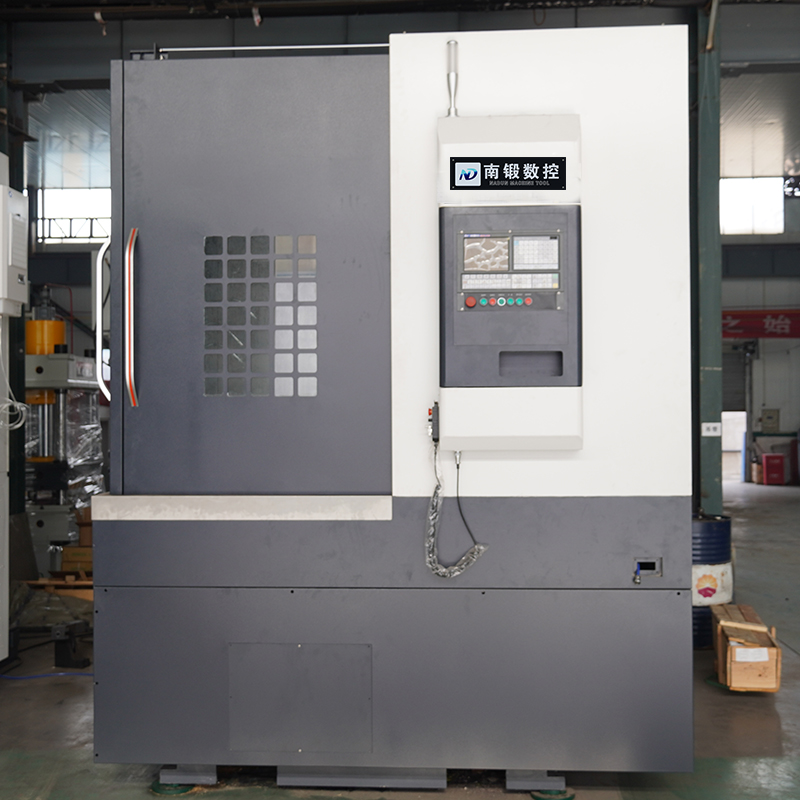

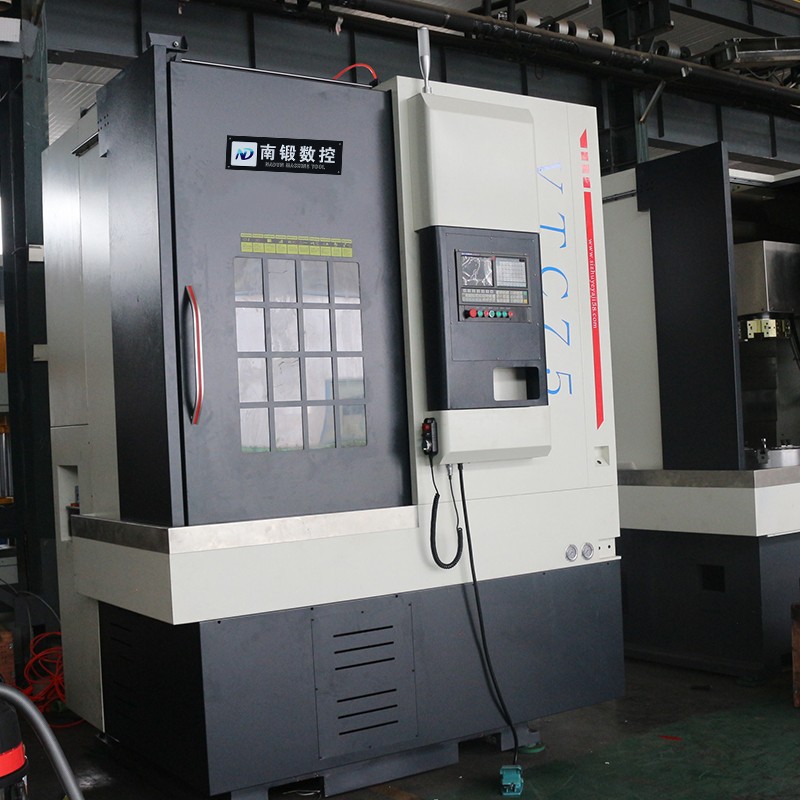

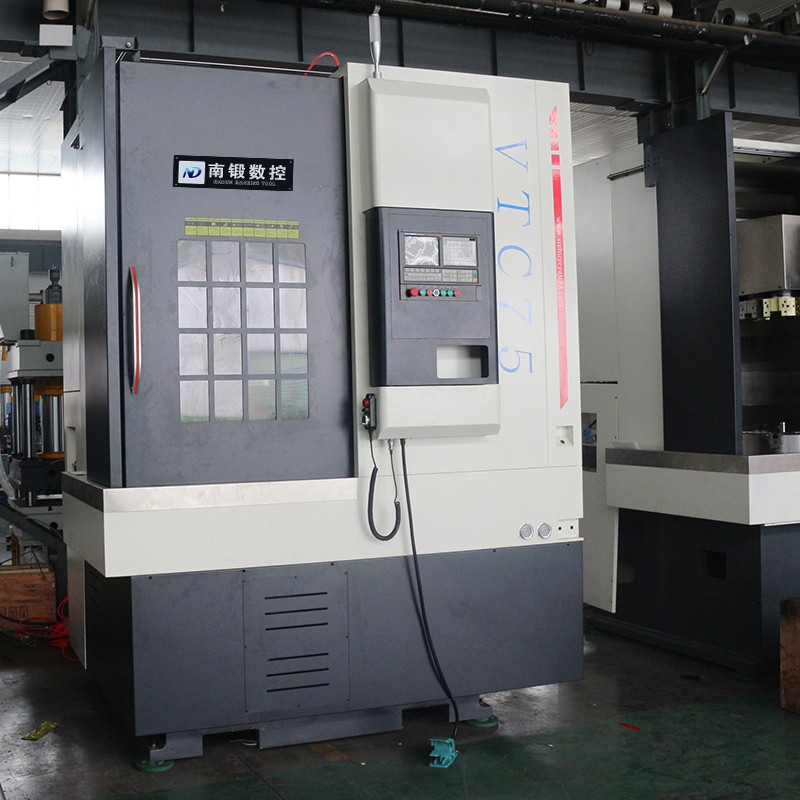

立式數控車床 剎車盤數控立車機床 輪轂盤類零部件加工用數控立車結構簡介
1.底座、立柱及滑座均采用高牌號灰口鑄鐵，且經過回火處理，確保機床具有高的強度和長期使用的精度穩定性。
2. 機床采用滾柱型線性滑軌。具有超高剛性和超重負載能力。大幅提升了機床縱橫進給運動的定位精度和承載能力。
3. 機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶連接，可配置22kW電機，無級變速，且變速范圍廣。滿足零件的粗加工和精加工對主軸轉速的不同要求。
4. 垂直及水平方向進給均由伺服電機控制自動進給。兩方向均有限位裝置，垂直方向安裝了負載平衡機構，減輕了絲杠的負載，大大延長了絲杠的使用周期。
5. 機床垂直方向及水平方向滾珠絲杠兩端支撐均采用日本NSK軸承，大大提高和保證機床對零部件的加工精度。
6. 機床采用電動潤滑油泵對各部位采用間歇方式自動潤滑，確保各導軌副、滾珠絲杠副的潤滑，可延長各運動副的使用壽命；
