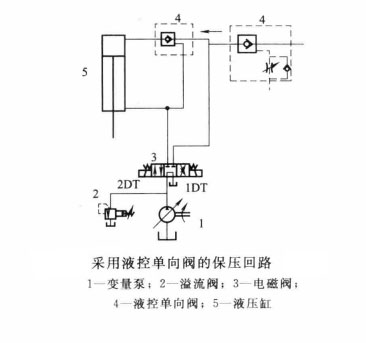

如圖所示的采用液控單向閥的保壓回路,在小型液壓機和注塑機上優勢明顯,但用于大型液壓機和注塑機在油缸上行或回程時,產生振動、沖擊和噪聲。
產生這一故障的原因是:在保壓過程中,油的壓縮、管道的膨脹、機器的彈性變形儲存的能量及在保壓終了返回過程中,上腔壓力儲存的能量在換向短暫的過程中很難釋放完,而油缸下腔的壓力已升高,這樣,液控單向閥的卸載閥和主閥芯同時被頂開,引起油缸上腔突然放油,由于流量大,卸壓又過快,導致液壓系統的沖擊振動和噪聲。
解決辦法:必須控制液控單向閥的泄壓速度,即延長泄壓時間。此時可的液控單向閥的控制油路上增加一單向節流閥,通過對節流閥的調節,控制液控流量的大小,以降低控制活塞的運動速度,也就延長了液控單向閥主閥的開啟時間,先頂開主閥芯上的小卸載閥,再頂開主閥,泄壓時間便得以延長,可消除振動、沖擊和噪聲。
